Descrição
Válvula Guilhotina Bidirecional, corpo Monobloco com vedação anelar substituível e intercambiável que reveste a passagem do fluxo de Elastômero ,
extremidades Wafer / LUG para instalação entre flanges ANSI-B 16.5 classe 150 lbs. ou ABNT NBR 7675 ISO 2531 PN-10 ( Indicar ),
passagem circular,
construção e face a face conforme MSS – SP 81, SÉRIE 180L
CORPO : Ferro fundido nodular ASTM –A 536 65 45-12
PREME GAXETA : Ferro fundido nodular ASTM –A 536 65 45-12
GAXETAS : PTFE lubrificado
FACA SÓLIDA NÃO PASSANTE : ASTM-A 240 TP304
ANÉIS DE VEDAÇÃO : 02 x EPDM
CASTELO : Colunas e base de sustentação do sistema de acionamento de aço carbono ASTM-A 36.
HASTE : Aço inoxidável ASTM-A 276 TP 410, não ascendente com rosca trapezoidal + cursor de bronze
ACIONAMENTOS : 180L.1 = Manual por volante fixo com sistema de alívio de torque

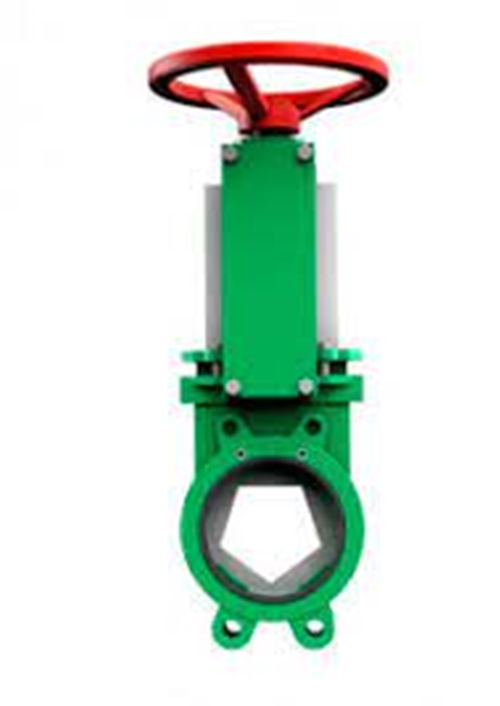

Imagem Meramente Ilustrativa
